Антикоррозийная обработка автомобиля

Спросите, где ржавеет машина, и вам покажут на пороги и арки. Это места, где ржавчина выходит наружу, а не где она начинается. До краски процесс добирается последней.

Кузов современной машины — не листы железа, а коробчатые профили: пороги, лонжероны, усилители, стойки, двери. Внутри каждого профиля полость, и вода попадает туда всегда — через технологические отверстия, через стыки панелей, конденсатом из воздуха. Внизу полости для того и сделаны дренажные отверстия, чтобы вода уходила. За два-три года они забиваются грязью, и после этого полость работает как ванна с солёной водой, которую никто не видит.

Второе место — сварные швы и точки контактной сварки. Там металл сложен в два-три слоя, и между слоями остаётся щель в десятые доли миллиметра. Вода заходит в неё по капиллярности и не выходит никак, а заводское покрытие туда не затекает по той же причине, по которой туда не затекает краска.

Третье — то, по чему бьют собственные колёса: низ порогов, кромки арок, передняя часть днища. Там защита не гниёт, а стирается гравием, и голый металл появляется за одну зиму. Три места — три разные причины, и одним составом на весь кузов они не закрываются.

Составов три класса, и вопрос «какой лучше» смысла не имеет: они работают в разных местах и заменить друг друга не могут.

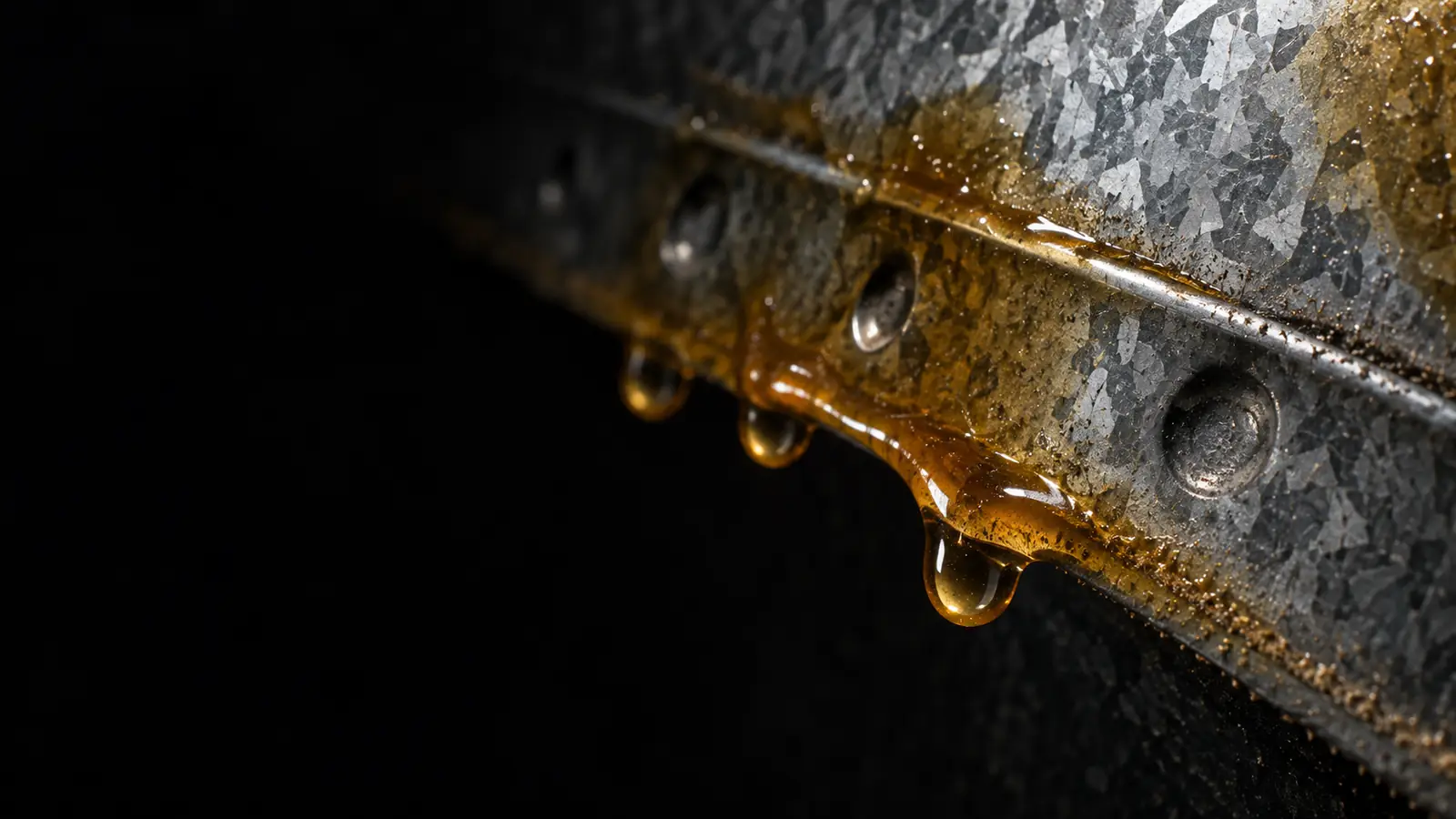

Восковые — основа современной обработки. Наносятся жидкими, потом густеют и остаются эластичной плёнкой, которая вытесняет влагу и не трескается на морозе. Обновляются поверх себя же, без снятия старого слоя. Слабое место — абразив: там, куда бьёт гравий, восковая плёнка стирается.

Масляные — те, к которым восходит слово «мовиль». Они не сохнут вовсе и за счёт этого ползут: затекают в шов, в стык, в резьбу, куда не попадёт ничто другое, и продолжают расползаться после нанесения. Их место — скрытые полости и швы; снаружи они собирают пыль и смываются.

Битумные и полимерные мастики — толстый слой с механической стойкостью, и на арках без него не обойтись. Их беда известна: состарившаяся мастика трескается, вода заходит под неё и остаётся, а сверху всё выглядит целым. Поэтому мастика — это про ударную зону и про подготовленный металл, а не про «залить низ потолще».

Состав подбирается под место, а марка у нас одна — Dinitrol. Это шведская линейка, в которой на каждый из трёх классов есть свой материал: проникающий для скрытых полостей, восковой для днища, мастика для арок. Одна марка на всю работу — это не про экономию на выборе, а про то, что составы одной линейки рассчитаны друг на друга и ложатся один поверх другого без сюрпризов.

Какими именно материалами закроем вашу машину, скажем на осмотре: решает не название на банке, а место, куда состав пойдёт, и то, что под ним.

Любой состав — это плёнка поверх того, что было под ней. Осталась грязь и вода — плёнка их запечатает: влага никуда не денется, а высохнуть больше не сможет. Обработка по мокрому не половина пользы, а прямой вред, и по внешнему виду работы отличить одно от другого невозможно — выглядят они одинаково.

Поэтому работа начинается с мойки низа и арок, а продолжается сушкой — настоящей, а не обдувом за пять минут. Дольше всего вода уходит из скрытых полостей: она стоит там, где её не видно и куда не достаёт поток воздуха.

Сушим и наносим в тёплом боксе с вентиляцией — не на улице и не в холодном ангаре. Это не удобство для нас, а условие: на холодном металле состав густеет и не затекает туда, ради чего его вообще подают под давлением, а влага из полостей на морозе не уходит вовсе. Вытяжка в том же боксе нужна по той же причине, по которой она нужна на пескоструе: пары составов из рабочей зоны должны уходить.

Но бокс не отменяет сезон, а только смягчает его. Лучшее время — тёплая сухая погода, с весны до осени. Машина, приехавшая в декабре из слякоти, приезжает мокрой насквозь: в полостях лежит то, что было снегом, и на прогрев с просушкой уходит несоизмеримо больше времени. Сделать в такой день можно. Получится хуже, и мы скажем об этом до того, как возьмём машину, а не после.

Вторая часть подготовки — доступ. Подкрылки и защиты снимаются, потому что самое важное происходит под ними, а обработка «вокруг» подкрылка означает необработанную кромку арки ровно в том месте, где она гниёт первой.

Третья — состояние металла под грязью. Если под старой мастикой рыхлая ржавчина, мойка её не уберёт, а состав поверх законсервирует. Тогда подготовка начинается с абразива: что он делает с поверхностью и почему после него покрытие держится лучше — на странице пескоструйной обработки. Делается это в один заезд, потому что голый металл ждать не может.

Жидкий подкрылок — он же жидкий локер — это не отдельная магия, а тот же класс работ: эластичное полимерное или каучуковое покрытие, нанесённое толстым слоем на внутреннюю поверхность арки. От обычного антикора его отличает одно свойство — стойкость к удару.

Смысл появляется там, где по металлу бьёт гравий из-под собственного колеса: открытая кромка арки, участки, с которых штатный подкрылок не закрывает, машины без подкрылков вовсе. Восковая плёнка в этом месте стирается за сезон, толстый эластичный слой — держится.

Побочный эффект, ради которого их часто и заказывают: шум. Слой гасит удары камешков по металлу, и в салоне становится заметно тише на гравийке и мокрой трассе. Это правда, но это не шумоизоляция машины и заменой ей не служит.

Где они лишние — тоже скажем прямо. Поверх целого штатного подкрылка слой почти ничего не добавляет: удар принимает пластик. И под слой нельзя заглянуть — значит наносить его на неподготовленный или подозрительный металл нельзя тем более, чем обычный состав: то, что под ним останется, останется там надолго.

Наружную часть работы видно, и именно по ней судят о результате. Разница между настоящей обработкой и покраской низа — в той части, которой не видно совсем.

В полость состав подают под давлением гибкой удочкой с форсункой кругового распыла. Она заводится внутрь через штатное технологическое отверстие и разбрасывает состав на все стенки сразу, включая верхнюю — с неё он потом стечёт вниз и затянет остальное. Кистью или баллончиком так не сделать: внутрь порога рука не заходит, а распыл в одну сторону оставляет три стенки из четырёх сухими.

Отдельный вопрос — сверлить ли новые отверстия там, где заводских не хватает. Правило у нас одно и без исключений: сверлим только с вашего согласия. Не «предупредим по ходу», а спросим до работ — на любой машине, гарантийной или нет. Причина не в формальности: новое отверстие — это нарушенное покрытие по кромке, и закрывать его надо заглушкой и обработкой, а не просто затыкать.

И обратная сторона той же работы: дренажные отверстия внизу полостей должны остаться открытыми. Залитый составом дренаж превращает полость в ту же ванну, только теперь закрытую сверху. Их прочищают до работ и проверяют после.

«У меня кузов оцинкованный» — самая частая фраза в этом разговоре, и означает она обычно не то, что человек думает.

Заводская защита — это несколько слоёв сразу: цинк (на всём кузове или только на части панелей — зависит от марки, модели и года выпуска), катафорезный грунт, нанесённый погружением кузова в ванну, заводская мастика на днище и в арках. Работает это хорошо, и гарантия от сквозной коррозии на шесть-двенадцать лет даётся не на пустом месте.

Но у защиты есть границы, и проходят они ровно там, где ездит машина. Цинк держит плоскость и не держит срез: на кромке, на сколе до металла, на просверленном отверстии его нет. Катафорез не затекает в капиллярную щель шва. Заводская мастика стирается гравием так же, как любая другая. А в зоне кузовного ремонта нет ни того, ни другого, ни третьего.

Поэтому правильная формулировка не «оцинковка не работает», а «оцинковка работает там, куда её нанесли». Обработка закрывает остальное — и на оцинкованном кузове её объём меньше, а не равен нулю.

Три случая, в которых мы скажем «нет» или «не так».

Сквозная коррозия. Металла в этом месте нет, защищать нечего, а любой состав ляжет поверх дыры и спрячет её. Это сварка — и варим мы её сами, здесь же: машину не придётся возить между двумя мастерскими и пересказывать вторую половину задачи заново. Сразу после сварки идёт обработка ремонтной зоны, потому что свежий шов беззащитен полностью.

Слоистая ржавчина под вспученной краской. Обработать поверх неё технически можно, и выглядеть это будет прилично. Процесс под слоем продолжится, а увидеть его вы больше не сможете — узнаете, когда сквозь новый слой пойдут пузыри. Честный порядок — зачистка до металла, а где зачищать уже нечего, там ремонт.

Ожидание, что обработка делается один раз и навсегда. Не делается: зоны ударного износа стираются, и осмотр раз в год с подновлением — это часть работы, а не признак того, что её сделали плохо. Подновление при этом стоит несравнимо дешевле первой обработки, а на осмотр мы зовём сами — через год после работы, а не когда вы вспомните.

Гарантию на обработку даём на два года. Это про нашу работу — про то, что состав нанесён туда, куда должен, и держится, — а не про обещание, что кузов не заржавеет нигде и никогда: на машину, которая зимой стоит на улице в соли, такого обещания не даст никто.

И отдельно — то, что не обрабатывается в принципе: тормозные механизмы, выпускной тракт, приводные ремни, разъёмы электрики, всё горячее и всё вращающееся. Состав на горячей трубе — это дым и запах на весь салон, состав на тормозном диске — это отсутствие тормозов на первом же перекрёстке. Такие места закрываются до начала работы, и это не мелочь, а половина аккуратности в этом деле.
